Высокополые и высокоскоростные формы для изготовления крышек: компрессионное и литьевое формование

Введение
Крышки для бутылок являются одними из самых объемных пластиковых изделий в мире. Одна марка напитка или воды может потреблять миллионы крышек ежедневно. Чтобы удовлетворить этот спрос, технологии пресс-форм и технологических процессов были разработаны для производства крышек с циклом менее 4 секунд, с 48, 64 или даже 96 полостями на форму. В этой сфере конкурируют две доминирующие технологии: компрессионное формование и литье под давлением. У каждого есть свои сильные стороны, и понимание их имеет решающее значение для любого изготовителя пресс-форм или формовщика, работающего в индустрии укупорочных средств.
Как специалист по пресс-формам с многолетним опытом работы с высококавитационными упаковочными формами, я познакомлю вас с техническими нюансами обоих методов, а затем сосредоточусь на технологиях литья под давлением, которые обеспечивают высокоскоростное производство крышек с большим количеством полостей — управление шиберным клапаном с горячими литниками, высокоскоростной выброс и оптимизацию охлаждения — и в заключение приведу реальный пример использования пресс-формы для крышек с 48 полостями.
1. Компрессионное и литьевое формование крышек.
Процесс компрессионного формования:
Предварительно взвешенную расплавленную пластиковую заготовку (обычно из ПП или ПЭВП) опускают в открытую полость формы. Форма закрывается, сжимая материал до формы колпачка. После короткого времени охлаждения крышка выбрасывается. Этот процесс является непрерывным и ротационным: несколько форм на карусели последовательно открываются и закрываются.
Процесс литья под давлением:
Расплавленный пластик впрыскивается под высоким давлением в закрытую полость формы.ох, система с горячими бегунками. После упаковки и охлаждения форма открывается и выбрасываются крышки. Форма может иметь 32, 48, 64 или более полостей.

Особенность	Компрессионное формование	Литье под давлением
Время цикла	2–4 секунды (очень быстро)	4–8 секунд (зависит от кавитации)
Кавитация	Без ограничений (вращающийся)	Ограничено тоннажем зажима машины и размером плиты
Гибкость конструкции крышки	Ограниченные (симметричные, простые формы)	Высокие (подрезы, живые петли, вкладыши)
Стабильность веса	Отлично (±0,3%)	Хорошо (±1%) с управлением шиберным клапаном
Первоначальные инвестиции в инструмент	Очень высокий (роторный пресс)	Нижний для умеренной кавитации
Материальные отходы	Минимальный (без бегуна)	Может быть нулевым с горячим бегунком
Лучшее приложение	Простые крышки для воды/CSD большого объема	Сложные колпачки с вкладышами, защитными лентами

Вердикт:Для сверхбольших объемов очень простых колпачков (например, водяных колпачков диаметром 28 мм) преобладает компрессионное формование. Но для большинства крышек, требующих точности, колец для защиты от вскрытия, интеграции вкладыша или сложной геометрии, предпочтительным выбором является литье под давлением с использованием форм с высокой кавитацией.

2. Управление затвором горячеканального клапана в пресс-формах для крышек

В литьевых формах с высококавитационными крышками горячеканальный канал является сердцем. Обычные открытые ворота оставляют следы, которые могут поцарапаться или протекать. Затворы клапана необходимы для большинства крышек для напитков.

Как работают задвижки:

Штифт с пневматическим или гидравлическим приводом перемещается вперед, закрывая затвор после заполнения и уплотнения полости. Это аккуратно отсекает расплав, оставляя минимальный след.

Ключевые требования к пресс-формам с высококавитационными крышками:

• Последовательный клапан затвора:Для форм с 48 и более полостями одновременное открытие всех ворот приводит к несбалансированному заполнению из-за распределения давления в коллекторе. Последовательное открытие (по зонам) балансирует поток и снижает скачки давления.
• Дизайн кончика штифта:Геометрия кончика штифта клапана (плоская, коническая или сферическая) влияет на размер метки затвора и надежность уплотнения. Для крышек для газированных безалкогольных напитков (CSD), которые должны выдерживать давление, критически важно иметь идеально герметичный затвор.
• Износостойкость:Пальцы и втулки клапанов испытывают миллионы циклов. Они должны быть изготовлены из износостойких материалов (например, нержавеющей стали с покрытием из карбида вольфрама) и иметь точный зазор (0,01–0,02 мм).
• Tконтроль температуры:Каждое сопло должно иметь независимую термопару и нагреватель для предотвращения замерзания или разложения расплава.

Совет: Для крышек с внутренними вкладышами (например, кислородно-барьерными вкладышами для крышек для сока) клапанные затворы часто размещаются внутри полости крышки (дополнительные затворы), чтобы скрыть остатки.

За 4-секундный цикл выброс должен быть молниеносно быстрым и абсолютно надежным. В формах для крышек используются два основных метода:

Механический выброс (съёмная пластина):

Сердечник окружает подпружиненная съемная пластина. Когда форма открывается, съемная пластина продвигается вперед относительно стержня, снимая крышку. Это просто и надежно, но обратный ход добавляет долю секунды.

Пневматический выброс (воздушный выброс):

Сжатый воздух (3–6 бар) подается через сердечник, сдувая крышку. Это чрезвычайно быстрый и щадящий процесс, но требует идеального уплотнения сердцевины и может быть шумным.

Типичная практика для форм с высококавитационными крышками:

Сочетайте короткое движение съемника (2–3 мм), чтобы снять крышку с сердечника, а затем подайте струю воздуха, чтобы вытолкнуть ее. Съемная пластина обеспечивает равномерное отделение крышки от сердечника, а воздух завершает выброс, не касаясь уплотняющей поверхности крышки.

Время выброса:Ход выталкивания должен произойти после того, как форма полностью открыта, чтобы избежать столкновения с неподвижной половиной. В современных формах используются съемные пластины с кулачковым или сервоприводом для обеспечения точного времени.

4. Оптимизация охлаждения форм для крышек

Охлаждение занимает 60–80% времени цикла. В пресс-формах с высококавитационными крышками эффективное охлаждение является ключом к достижению циклов продолжительностью менее 5 секунд.

Охлаждение ядра:Основной штифт обычно является самой горячей частью. Традиционные прямые каналы охлаждения в активной зоне неэффективны.

Лучшие методы включают в себя:Барботеры (вставки вращающихся трубок): охлаждающая жидкость стекает по небольшой трубке в нижнюю часть активной зоны и возвращается через кольцевое пространство, отводя тепло.

Спиральные охлаждающие вставки:Во вставке сердечника вырезана спиральная канавка, создающая спиральный путь потока для максимального контакта с поверхностью.

Конформное охлаждение (вставки, напечатанные на 3D-принтере). Для сложных сердечников вставки, изготовленные аддитивным способом с конформными каналами, могут сократить время охлаждения на 30–40%.

Охлаждение полости:Половина резонатора также нуждается в агрессивном охлаждении. Используйте барботеры или прямые каналы как можно ближе к поверхности полости (расстояние 1,5–2,5 мм).

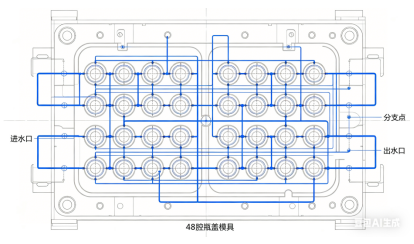

Расход охлаждающей жидкости:Обеспечьте турбулентный поток (число Рейнольдса > 5000) во всех каналах. Рассчитать падение давления; пресс-форма с 48 гнездами может потребовать параллельного подключения нескольких контуров охлаждения для поддержания высокой скорости потока.

Разделение контура охлаждения:Для высоких кепок (например, спортивных) отдельные контуры для верхней и нижней частей сердечника могут устранить овальность.

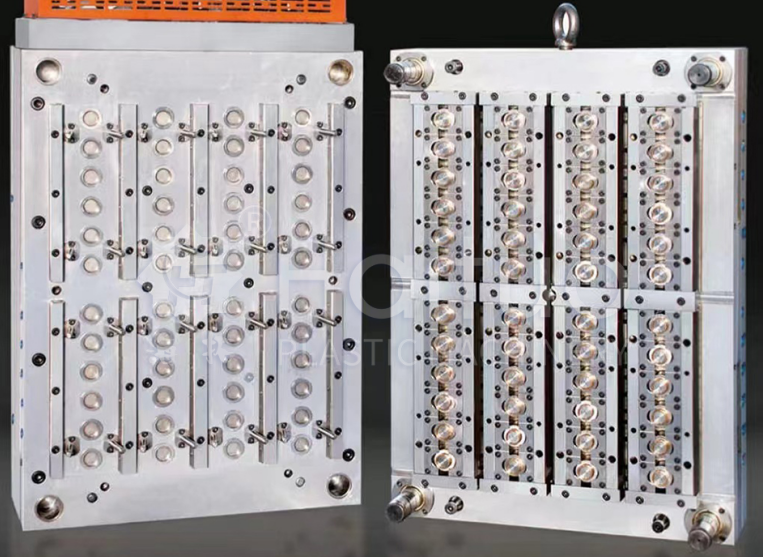

5. Практический пример: форма для крышек для газированных безалкогольных напитков с 48 полостями

Испытание:Крупной компании по производству напитков требовалась форма для крышек PCO 1881 CSD диаметром 28 мм (газированные безалкогольные напитки). Целевой цикл: 4,2 секунды. Годовой объем: 80 миллионов крышек. Материал: ПП + 5% антистатик.

Дизайнерский подход:

• Кавитация:48 полостей, расположенных по схеме 6х8. Основание формы: высокопрочная сталь (1.2738) с опорными стойками под каждой полостью для предотвращения прогиба плиты.
• Горячий бегун:48 клапанных форсунок с шиберным затвором, зональное открывание (3 зоны по 16 полостей). Каналы потока коллектора сбалансированы компьютером с отклонением 2%.
• Охлаждение:В стержнях используются спиральные охлаждающие вставки (медный сплав) для быстрого отвода тепла. Со стороны полости использовались барботеры. Каждая полость имела свой собственный независимый контур охлаждения для обеспечения единообразия.
• Выброс:Съемная пластина с начальным ходом 0,5 мм + продувка воздухом по времени (4 бар). Возвратные пружины выбрасывателя рассчитаны на 5 миллионов циклов.
• Материалы:Сердечники: азотирование H13 до твердости поверхности 65 HRC; Вставки в полости: нержавеющая сталь S136 для устойчивости к коррозии от карбонизированного газа.

Результаты после испытания:

• Достигнутое время цикла:4,0 секунды (лучше запланированного)
• Изменение веса крышек:±0,2%
• Остаток ворот:менее 0,05 мм, при испытании под давлением нет утечек (крышки выдерживают давление 4 бар CO₂)
• Время охлаждения:1,9 секунды (45 % от общего цикла) Пресс-форма произвела 5 миллионов крышек до первого планового профилактического обслуживания.

Извлеченные уроки:Ключевым моментом было сочетание спирального охлаждения в сердечниках и последовательного литникового клапана. Позже клиент заказал вторую идентичную форму, и обе машины работали бок о бок на двух машинах, производя в общей сложности 2500 крышек в минуту.

Формы с высокой кавитацией, работающие на высоких скоростях, требуют тщательного обслуживания:

• Очистка штифта клапана:Каждые 500 000 циклов необходимо очищать пальцы и втулки клапанов от нагара. Используйте мягкую латунную щетку и растворитель.
• Удаление накипи из канала охлаждения:Накопление накипи снижает эффективность охлаждения. Выполняйте химическое удаление накипи каждые 1 миллион циклов.
• Смазка эжекторной системы:Направляющие съемной пластины и воздушные клапаны требуют регулярной смазки и замены уплотнений.
• Проверка нагревателя горячеканального типа:Измерьте сопротивление каждого нагревателя при каждом вытягивании формы.
• Профилактический график:После 3 миллионов циклов замените все изнашиваемые детали (пальцы клапанов, втулки, пружины).

Заключение

Высокопроизводительные и высокоскоростные формы для изготовления крышек — это чудо инженерной мысли, расширяющее возможности литья под давлением. Выберете ли вы сжатие или инъекцию, зависит от вашего объема, сложности ограничения и инвестиционной способности. Успех колпачков, изготовленных методом литья под давлением, зависит от трех столпов:

• Горячие каналы с затвором клапанас последовательным управлением и износостойкими материалами.
• Высокоскоростной выброссочетание съемной пластины и продувки воздухом.
• Оптимизированное охлаждениеиспользование барботеров, спиральных вставок или конформных конструкций.

Корпус формы для крышек CSD с 48 гнездами показывает, что при правильном проектировании и точности изготовления литьевое формование может конкурировать по скорости с компрессионным формованием, обеспечивая при этом гораздо большую гибкость конструкции.

Освоение этих технологий откроет перед производителем пресс-форм двери на рынок крышек больших объемов, один из самых требовательных, но прибыльных сегментов нашей отрасли.
